HDPE土工膜当前位置:首页>HDPE土工膜>HDPE光面土工膜

HDPE光面土工膜

发布时间:2022-05-30 文章来源:鼎昌土工材料

  • 产品介绍
  • 技术参数
  • 文档下载
    HDPE光面土工膜由质聚乙烯原料树脂制成,主要成分是97.5%的高密度聚乙烯,约2.5%的炭黑,抗老化剂,抗氧化剂,紫外线吸收剂,稳定剂和其他配料,其地下使用年限长达50年以上,广泛应用到垃圾填埋场、人工湖、尾矿坝、污水处理的防渗工程中。

    产品特点:
    HDPE光面土工膜具有抗老化,抗紫外线,耐高低温性可以长时间裸露使用。
    HDPE土工膜是良好的柔性防水防渗材料,其水蒸气渗透系数≤1.0×10-13。
    化学稳定性好,它对油、焦油、酸、碱、盐等化学溶液有抵抗力,热变形小防腐效果好,使HDPE土工膜可以在任何恶劣环境中使用。
    HDPE土工膜异的抗撕裂性、抗穿刺性、脆性低、防植物根系、有很高的伸长率能够满足高标准的项目要求。
    HDPE土工膜的施工周期短、运输方便、成本低、无污染、具有较强的经济效益。

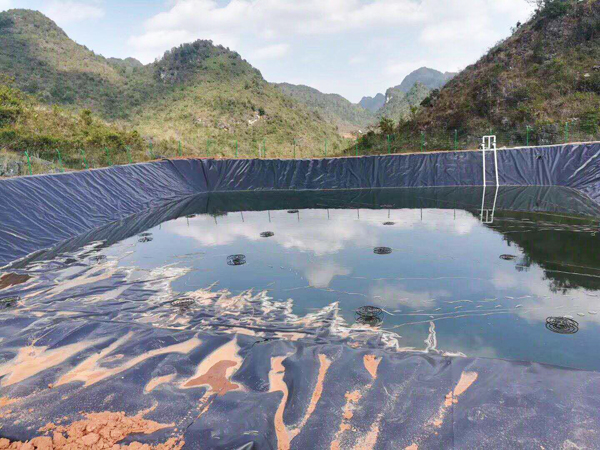

    产品用途:
    垃圾填埋、污水处理、水利、建筑,市政工程,园林,石化,采矿,盐业,农业水产养殖的防渗应用。

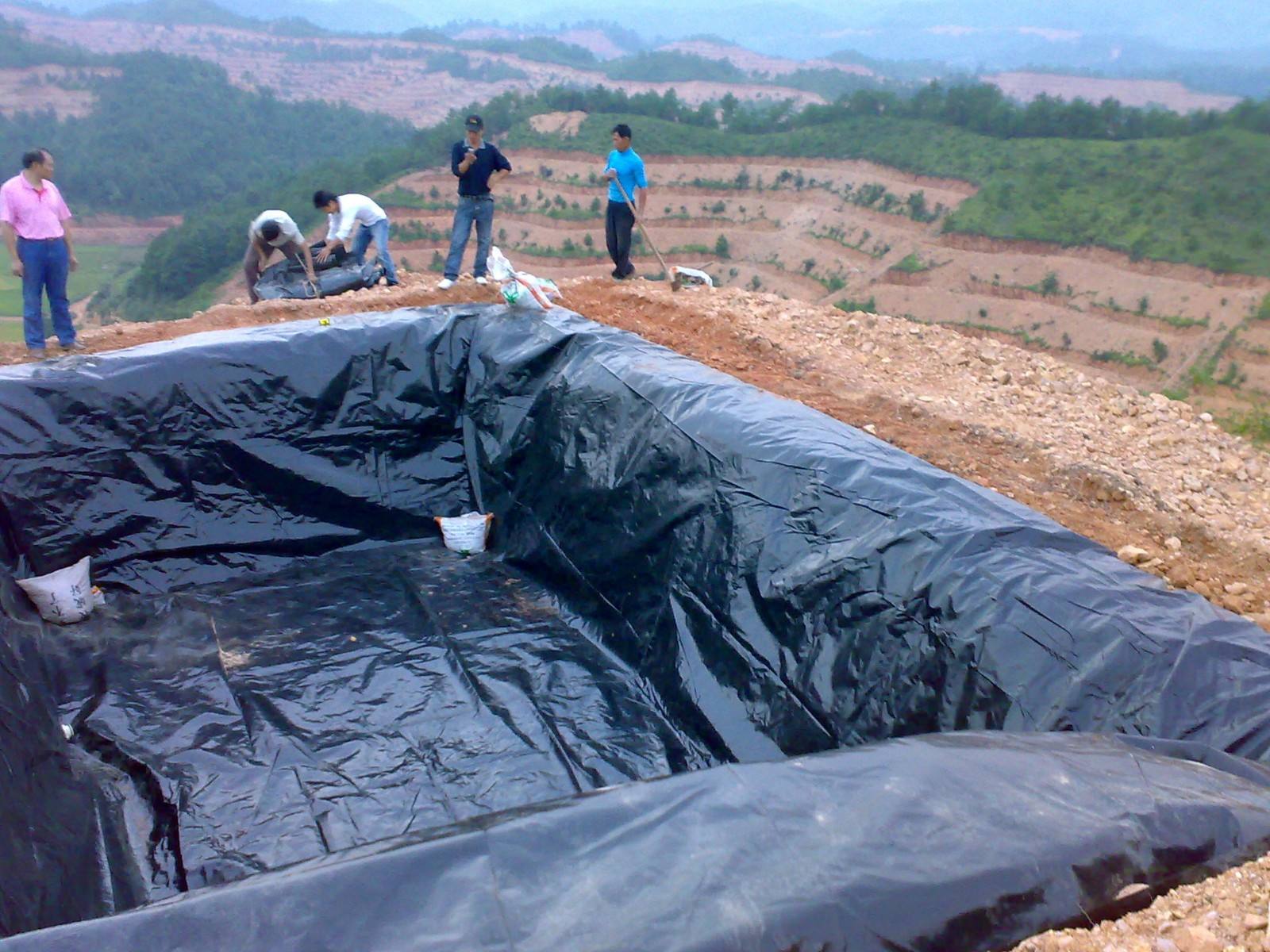

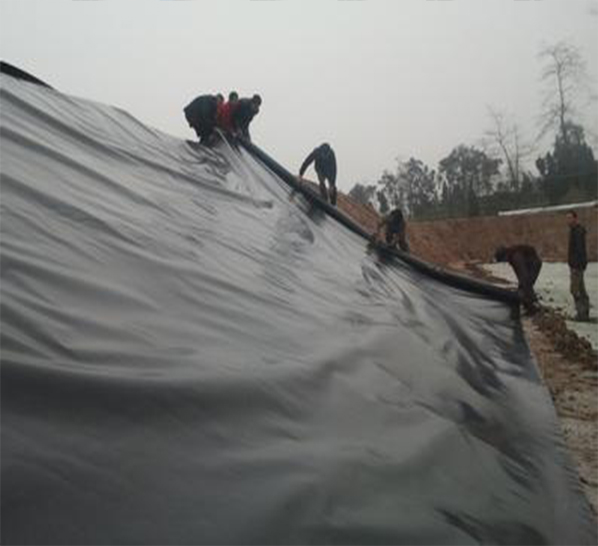

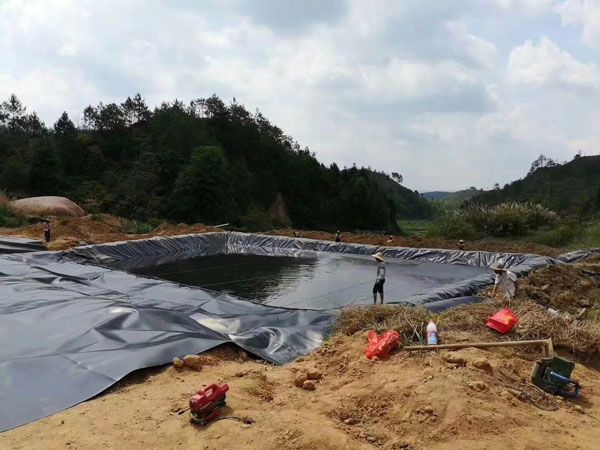

    施工铺设:
    在铺设HDPE土工膜之前,应提供相应的合格的土建工程验收文件。
    切割HDPE膜之前,应准确测量相关尺寸,然后根据实际尺寸进行切割,通常不应根据图形的大小对其进行切割,它应该一一编号,并在特殊表格上详细记录。
    铺设HDPE土工膜时,应求焊缝少,在质量的前提下应尽量节省原材料。
    膜与膜之间的搭接缝宽度通常不小于10cm,并且焊接对准方向通常平行于大倾斜度,即沿着倾斜方向布置。
    通常在拐角和变形区域,接头的长度应尽可能短,除特殊要求外,在距坡度或坡度大于1:6的坡度上应力集中区域1.5 m的范围内,不允许有焊缝。
    HDPE土工膜应避免在铺设过程中出现人为皱褶,温度较低时,应尽可能拧紧并弄平,温度较高时可以留有余量避免冷缩。
    HDPE土工膜铺设完成后,应尽量减少膜表面上的行走和移动工具,可能会损坏HDPE膜的任何物体均不得放置在膜上或携带在膜上,为了避免意外损坏膜片。

    高密度聚乙烯光面土工膜(GH-1型)(GB/T 17643-2011)

    厚度 mm

    0.30

    0.50

    0.75

    1.00

    1.25

    1.50

    2.00

    2.50

    3.00

    密度g/

    0.940

    拉伸屈服强度N/mm

    4

    7

    10

    13

    16

    20

    26

    33

    40

    拉伸断裂强度N/mm

    6

    10

    15

    20

    25

    30

    40

    50

    60

    屈服伸长率 %

    --

    --

    --

    11

    断裂伸长率 %

    600

    直角撕裂强度 N

    34

    56

    84

    115

    140

    170

    225

    280

    340

    穿刺强度 N

    72

    120

    180

    240

    300

    360

    480

    600

    720

    炭黑分散度

    10个观察区域中三级的不应多于1个,四级,五级不允许

    炭黑含量(范围)%

    2.0~3.0

    常压氧化诱导OIT min

    60

    -70℃低温冲击脆化性能

    通过

    水蒸气渗透系数

    ≤1.0×10-13

    尺寸稳定性 %

    ±2



    高密度聚乙烯光面土工膜(GH-2S型)(GB/T17643-2011)

    厚度 mm

    0.75

    1.00

    1.25

    1.50

    2.00

    2.50

    3.00

    密度g/

     0.940

    拉伸屈服强度N/mm

    11

    15

    18

    22

    29

    37

    44

    拉伸断裂强度N/mm

    20

    27

    33

    40

    53

    67

    80

    屈服伸长率 %

                        12

    断裂伸长率 %

    700

    直角撕裂强度 N

    93

    125

    160

    190

    250

    315

    375

    穿刺强度 N

    240

    320

    400

    480

    640

    800

    960

    炭黑分散度

    10个观察区域中三级的不应多于1个,四级,五级不允许

    炭黑含量(范围)%

    2.0~3.0

    常压氧化诱导时间OIT min

    100

    高压氧化诱导时间OIT min

    400

    紫外线照射1600hOIT的保留 %

    50

    85热老化

    55

    拉伸负荷应力开裂 h

    300

    低温冲击脆化性能

    通过

    水蒸气渗透系数

    ≤1.0×10-13

    尺寸稳定性 %

    ±2



    垃圾填埋场光面土工膜(CJ/T234-2006)

    厚度 mm

    0.75

    1.00

    1.25

    1.50

    2.00

    2.50

    3.00

    密度g/

    0.940

    拉伸屈服强度N/mm

    11

    15

    18

    22

    29

    37

    44

    拉伸断裂强度N/mm

    20

    27

    33

    40

    53

    67

    80

    屈服伸长率 %

    12

    断裂伸长率 %

    700

    直角撕裂强度 N

    93

    125

    156

    187

    249

    311

    374

    穿刺强度 N

    240

    320

    400

    480

    640

    800

    960

    炭黑分散度

    10个区域中9个应属于级或第二级,第三级的不应多于1

    炭黑含量(范围)%

    2.0~3.0

    常压氧化诱导时间OIT min

    100

    高压氧化诱导时间OIT min

    400

    紫外照射线照射1600h标准OIT的保留%

    50

    紫外照射线照射1600h高压OIT的保留%

    50

    耐环境应力开裂 h

    300

    -70℃低温冲击脆化性能

    通过

    水蒸气渗透系数

    ≤1.0×10-13

    尺寸稳定性 %

    ±2

    HDPE光面土工膜
