钢塑复合土工格栅

发布时间:2016-03-23 文章来源:鼎昌土工材料

  • 产品介绍
  • 技术参数
  • 文档下载

    产品介绍

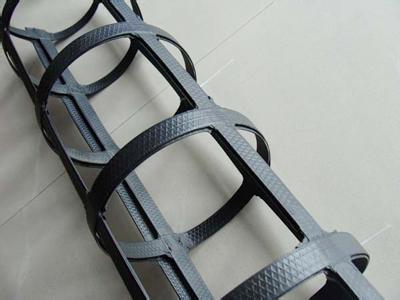

    钢塑复合土工格栅由高强度钢丝通过高密度聚乙烯包裹成高强度条带,按平面经纬成直角,经超声波焊接成型的土工合成材料,根据工程需要来用不同网孔直径及钢丝根数来改变筋带的拉力大小。分为单向、粘结焊接土工格栅(GDZ)与双向、粘结焊接土工格栅(GSZ)。

    产品特点

    1、强度大、蠕变小、适应各类环境土壤,完全可以满足高等级公路中的高大挡墙使用。
    2、能有效的提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、有效的约束土体的侧向位移,增强地基稳固性能。
    3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。
    4、更适应于深海作业、堤岸加固,从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。
    5、能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤。

    产品用途

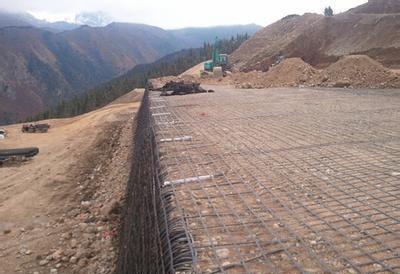

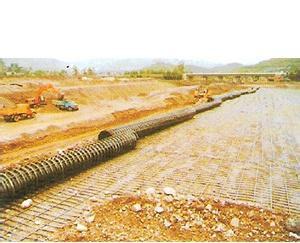

    可用于公路、铁路、路堤、桥台、施工便道、码头、护岸、防洪堤、水坝、滩涂治理、货场、渣场、机场、运动场、环保建筑、软土地基加固、挡墙、护坡和路面抗劣等土木工程。

    注意事项

    1、首先精确放出路基边坡线,为了保证路基宽度,每侧各加宽0.5m,把晾晒好的基底土进行整平后用25T振动压路机静压两遍,再用50T震压四遍,不平整的地方人工配合整平。
    2、铺垫0.3m厚的中(粗)砂,人工配合机械整平后,25T的振动压路机静压两遍。
    3、铺设土工格栅,土工格栅铺设时底面应平整、密实,一般应平铺,拉直、不得重叠,不得卷曲、扭结,相邻的两幅土工格栅需搭接0.2m,并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接,并在铺设的格栅上,每隔1.5-2m用U型钉固定于地面。
    4、第一层土工格栅铺好后,开始填设第二层0.2m厚的中(粗)砂,其方法:汽车运砂到工地卸于路基一侧,而后用推土机向前赶推,先把路基两侧2米范围内填筑0.1m后,把第一层土工格栅折翻上来再填上0.1米的中(粗)砂,禁止两侧向中间填筑和推进,禁止各种机械在没有填筑中(粗)砂的土工格栅上通行作业,这样能保证土工格栅平整,不起鼓,不起皱,待第二层中(粗)砂平整后,要进行水平测量,防止填筑厚度不均匀,待抄平无误后用25T振动压路机静压两遍。
    5、第二层土工格栅施工方法同第一层方法一样,最后再填筑0.3m的中(粗)砂,填筑方法同第一层一样,用25T压路机静压两遍后,这样路基基底加固就处理完毕。
    6、在第三层中(粗)砂碾压好后,沿线路纵向在边坡两侧各铺设土工格栅两幅,搭接0.16m,并用同样方法连接好,然后开始土方施工作业,铺设土工格栅进行边坡防护,必须每层测量出铺设的边线,每侧要保证边坡整修后土工格栅埋于边坡内0.10m。
    7、边坡土工格栅每填筑两层土,即厚度0.8m时就需两侧同时铺设一层土工格栅,然后以此类推,直至铺到路肩表面土下。
    8、路基填筑好后,及时进行边坡整修,并进行坡脚的干砌片石防护,对该段路基除每侧加宽0.3m外,并预留1.5%的沉落量。

    施工方法

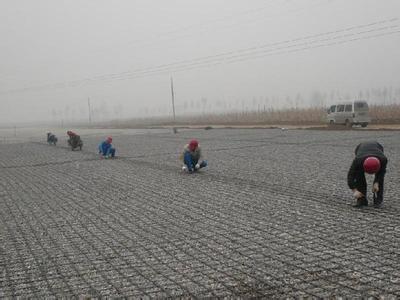

    1、土工格栅的铺设面应较为平整,铺设层经验收合格后,为防纵向歪斜现象,先按幅宽在铺设层划出白线或挂线,即可开始铺设,然后用U型钉固定格栅的端部(每米宽用钉4根,均匀距离固定)。
    2、固定好格栅端部后,用铺设机或人工方法将格栅缓缓向前拉铺,每铺10米长进行人工调直一次,直至一卷格栅铺完,再铺下一卷,操作同前。
    3、接铺:以卷长为单位作为铺设的段长,应铺格栅的段长内铺满以后,再整体检查一次铺设质量,然后接着铺设下一段,下一段铺设时,格栅与格栅以重叠一个网格净距为搭接长度,并用绑线固定后继续向前进方向铺第二段。依次类推,操作要求同前。
